设备时间不同步？PTP实现纳秒级对时
时间：2026-10-26
编辑者：创龙科技
“两台工控机监测同一台机器，一台记14:23:07，怎么另一台记14:23:12？”
同一事件，两份日志记录，谁先触发、谁后响应，没人说得清…这不是软件的BUG，是时间本身没对上。
每台工控机上电后都从自己的起点独立走时，晶振有误差、还会随温度漂移…倘若工业现场有多台工控机协同工作，同一事件记出两个不同的时间，日志无法准确排序，数据将无法融合，损失将无可避免…
PTP(Precision Time Protocol，IEEE 1588)就可以解决这个问题——选出一个主时钟，让一个网络里的所有设备与它对齐，对“现在是几点”达成一致！
▍PTP对时原理：主从关系
PTP对时原理：主从节点之间收发同步数据帧，把报文离开和到达的时刻记下来。从节点拿到这几个时间，就能同时算出两件事——自己跟主时钟差了多少、报文在路上花了多久，再据此纠正本地时钟。
主时钟(Master clock)：时间基准源，其他设备都以它为准。
从时钟(Slave clock)：周期性跟主时钟对比，根据偏差校准本地时钟。

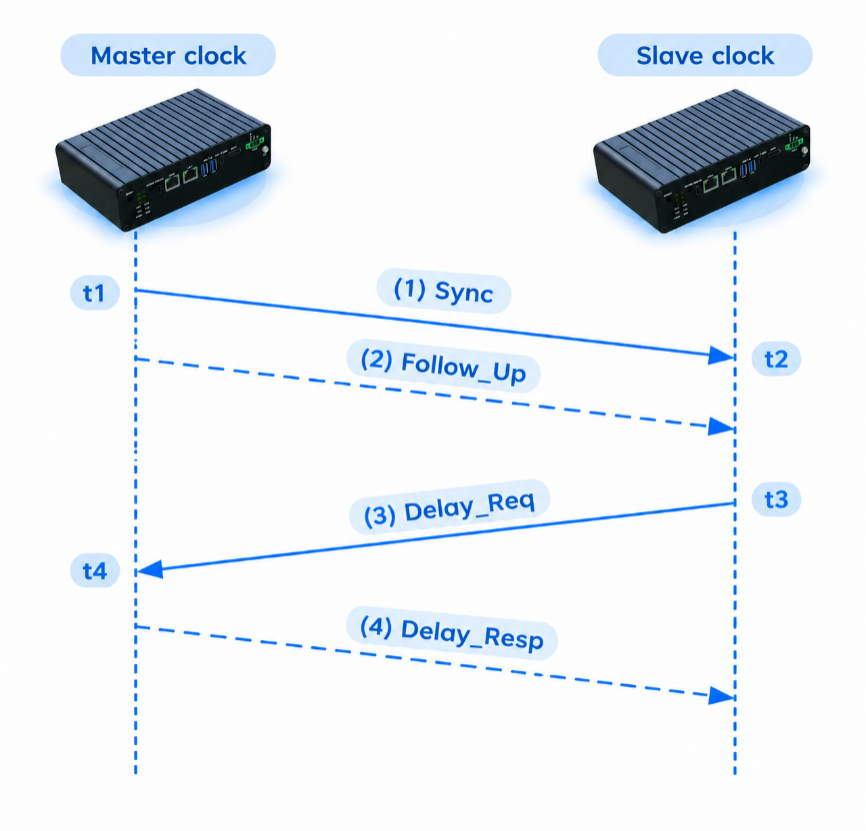

简要介绍一下PTP请求应答机制(E2E)的对时流程：
（1）Sync：主时钟发送同步报文，记录发送时间t1，从时钟记录接收时间t2。
（2）Follow_Up：主时钟发送后续报文，将精确的发送时间t1告知从时钟。
（3）Delay_Req：从时钟发送延时请求报文，记录发送时间t3，主时钟记录接收时间t4。
（4）Delay_Resp：主时钟回复延时应答报文，将接收时间t4告知从时钟。
通过这四个时间戳，就可以得出：
传输延时：主从时钟之间的单向平均传输延时，
时间偏差：从时钟相对于主时钟的时间差，
▍工控机上如何实现PTP对时？
ptp4l是Linux平台上一款开源的PTP协议实现。它通过网络把多个系统的时钟拉到同一个时间基准上，配合网卡的硬件时间戳能力，可达到纳秒级的同步精度。

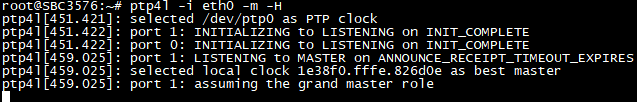

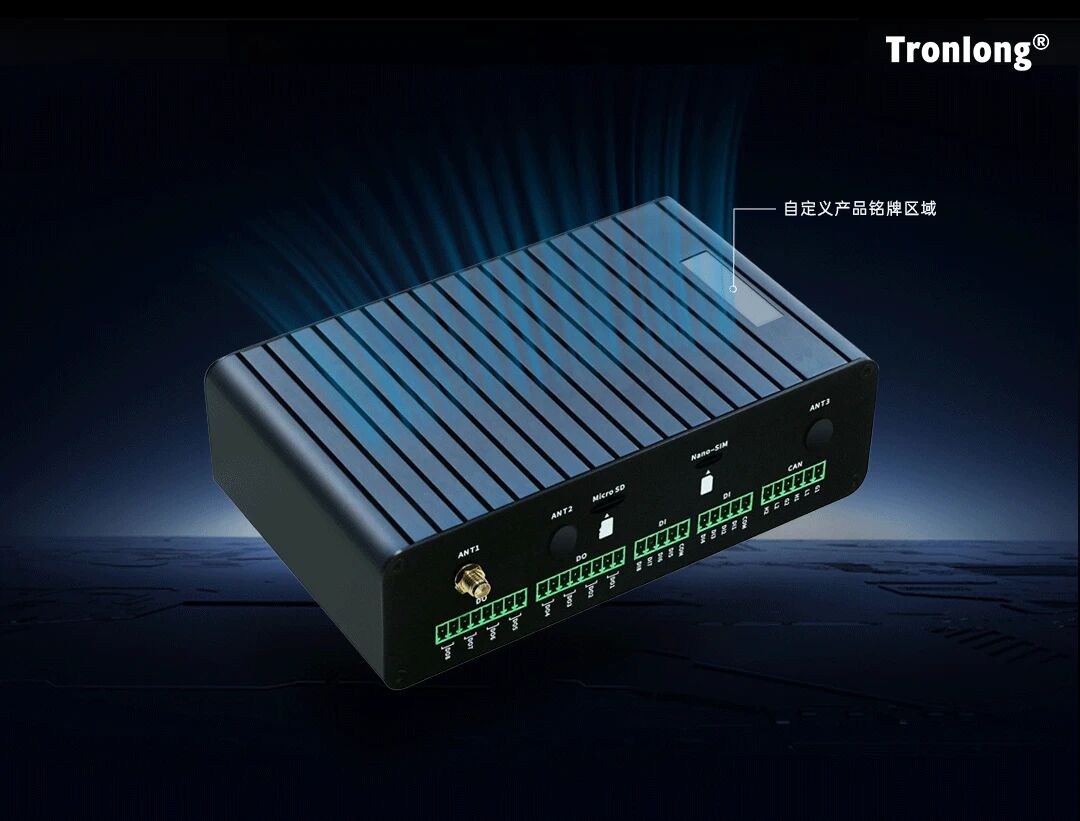

以下我们将两块RK3576工控机通过网口直连，设置同网段，分别以主、从模式运行ptp4l程序：

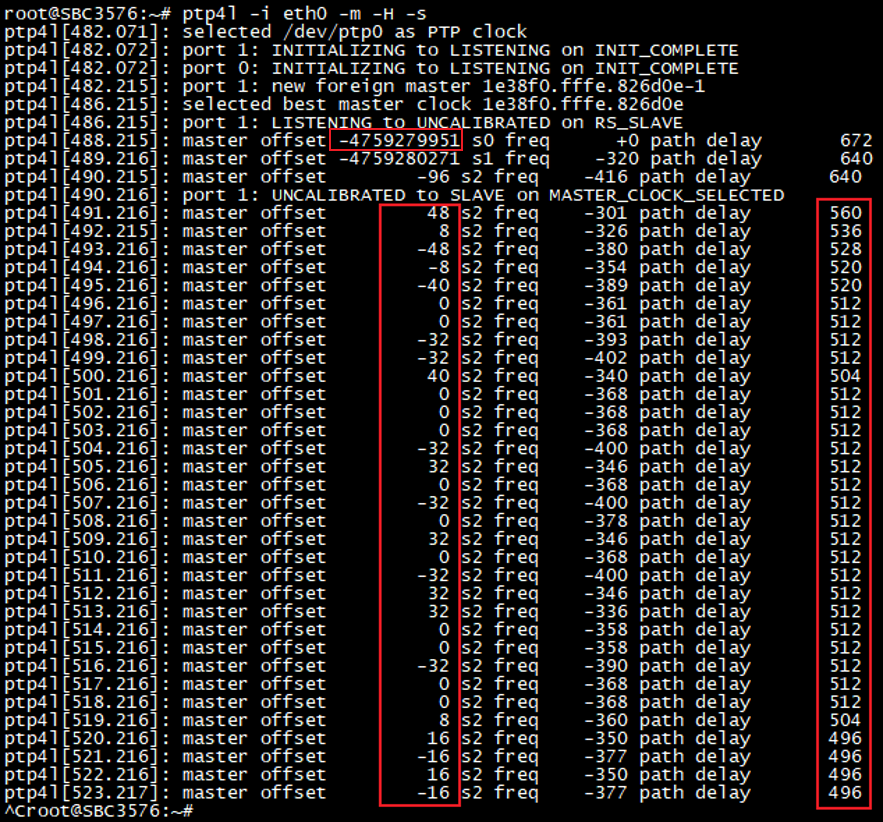

根据打印信息可以看到：
（1）master offset：即时间偏差，单位为纳秒(ns)。本次实测从-4759279951ns（约4.76秒）逐渐稳定到±50ns以内。
（2）path delay：即传输延时，单位为纳秒(ns)。本次实测从672ns逐渐稳定到500ns上下。
最终，通过PTP对时，两台工控机实现了纳秒级的时间同步。
