订购型号
*向右滑动查看全部
| 配置 | 型号 | CPU | 主频 | eMMC | LPDDR4X |
| S(标配) | TL1126-EVM-A1.1-128GE16GD-I-A1.0 | RV1126BJ | 1.75GHz | 16GByte | 2GByte |
| A | TL1126-EVM-A1.1-64GE8GD-W-A1.0 | RV1126B | 1.608GHz | 8GByte | 1GByte |
备注：标配为TL1126-EVM-A1.1-128GE16GD-I-A1.0，其他型号请与相关销售人员联系
硬件参数
*向右滑动查看全部

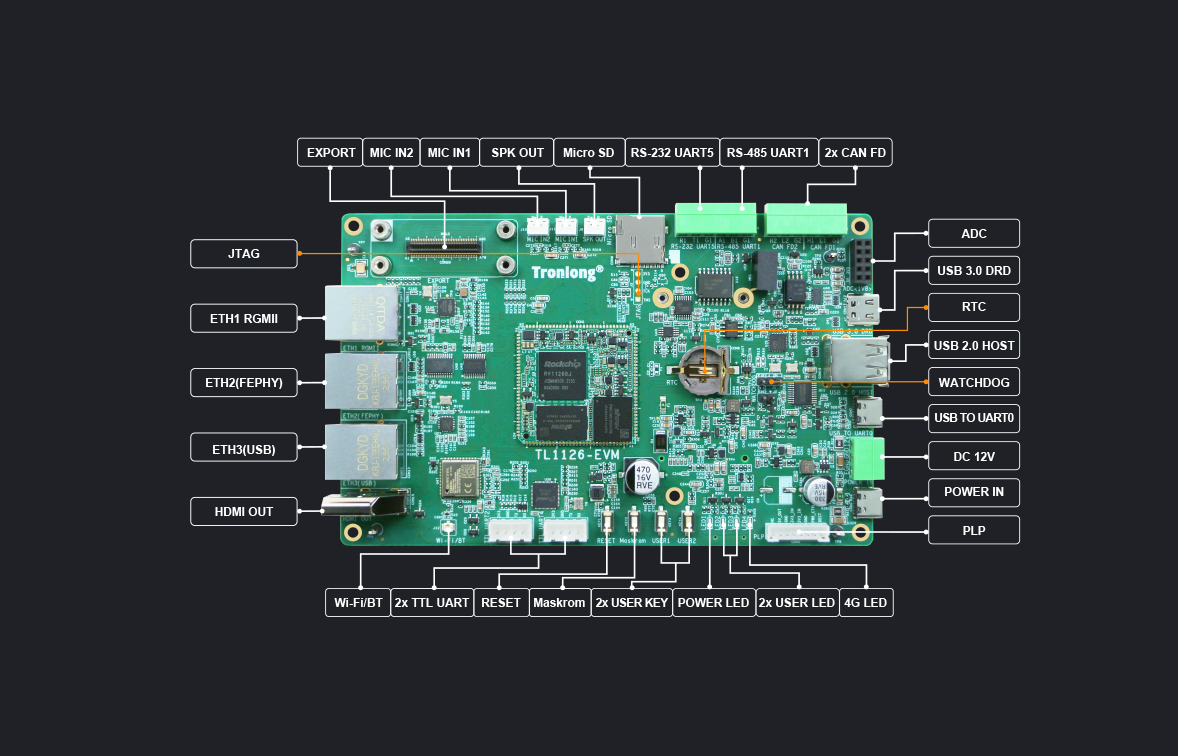

| CPU | |
| 瑞芯微RV1126B/RV1126BJ，22nm | |
| 4x ARM Cortex-A53 RV1126BJ主频：normal mode 1.296GHz，overdrive mode 1.75GHz RV1126B主频：1.608GHz 备注：为保障处理器使用寿命，满足更多工业应用场景要求，我司已将RV1126BJ/RV1126B处理器Cortex-A53核心最高主频默认配置为1.296GHz。如需调整为更高主频，请参考用户手册进行操作 | |
| 1x HPMCU，主频300MHz | |
| 1x LPMCU，适用于低功耗应用 备注：官方暂未开放LPMCU | |
| NPU：3TOPS 支持INT4/INT8/INT16/FP16 支持TensorFlow/PyTorch/Caffe/Tflite深度学习框架 | |
| ISP：12M@30fps，支持HDR、3A、LSC、3DNR、2DNR等 | |
| AI-ISP：8M@30fps | |
| Decoder：支持4K@30fps H.265/H.264 | |
| Encoder：支持4K@45fps H.265/H.264 | |
| ROM | 8/16/32GByte eMMC |
| RAM | 1/2/4GByte LPDDR4X |
| CONNECTOR | 4x 31pin LCC邮票孔（间距1.0mm） + 4x 23pin LGA平面网格阵列（直径1.0mm），共216pin |
| LED | 2x 电源指示灯（核心板1个，评估底板1个） |
| 3x 用户可编程指示灯（核心板1个，评估底板2个） | |
| 1x 4G模块指示灯（评估底板） | |
| KEY | 1x RESET按键 |
| 1x Maskrom按键，支持进入Maskrom模式进行系统固件更新 | |
| 2x 用户输入按键 备注：KEY3(USER1)按键同时可用作Recovery功能 | |

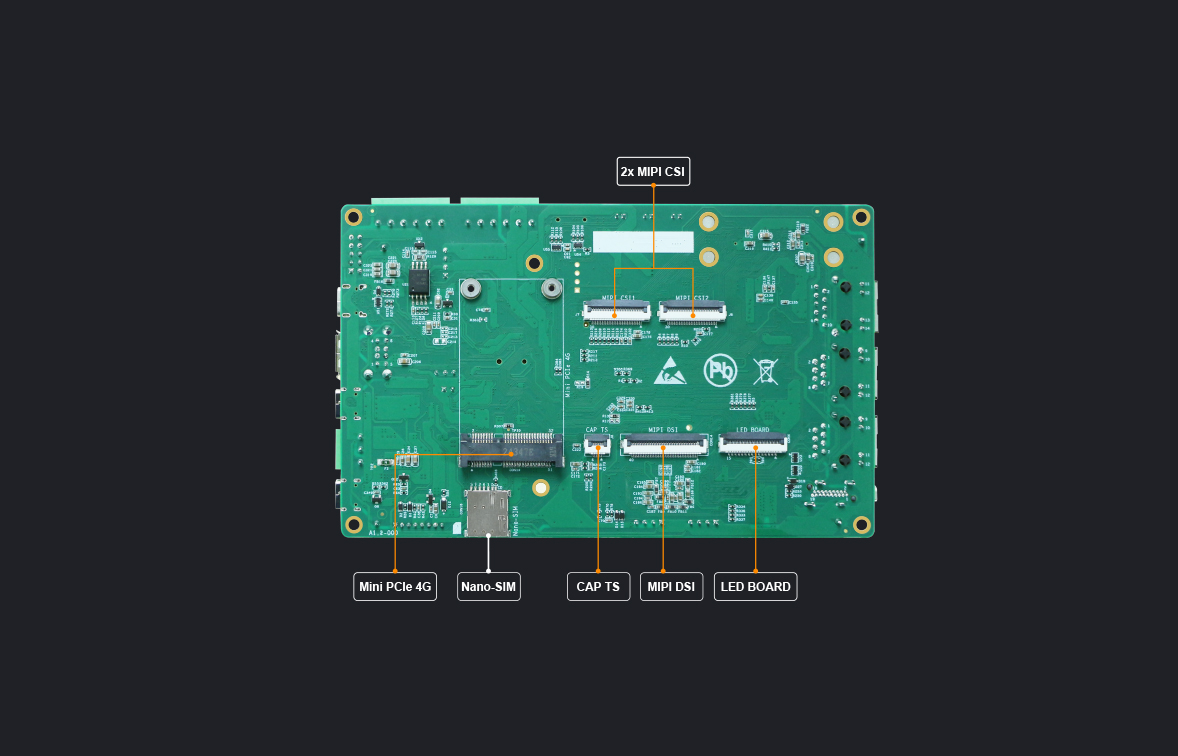

| Video IN | 2x MIPI CSI(4Lane)，支持MIPI DPHY V1.2规范，每Lane最高支持2.5Gbps，30pin FFC连接器，间距0.5mm |
| 1x LED BOARD，15pin FFC连接器，间距1.0mm 备注：可基于LED BOARD设计LED驱动与光传感器扩展板，搭配摄像头使用 | |
| Video OUT | 1x HDMI OUT，HDMI母座，支持1080P@60fps分辨率 备注：HDMI OUT由MIPI DSI信号转换引出 |
| 1x MIPI DSI，支持1080P@60fps分辨率，支持电容触摸屏；40pin（显示） + 6pin（电容触摸）FFC连接器，间距0.5mm | |
| AUDIO | 2x MIC IN，2pin白色端子，间距2.0mm |
| 1x SPK OUT，2pin白色端子，间距2.0mm | |
| USB | 1x USB 3.0 OTG，由USB 3.0总线引出，Type-C接口 |
| 2x USB 2.0 HOST，双层Type-A接口 备注：USB 2.0 HOST总线经USB HUB扩展为四路信号，其中两路扩展引出USB 2.0 HOST | |
| SD | 1x Micro SD，Micro SD卡座 |
| ETHERNET | 1x RGMII ETH，10/100/1000Mbps自适应，RJ45接口 备注：RGMII ETH与ETH(FEPHY)共用同一个GMAC，两者功能复用 |
| 1x ETH(FEPHY)，10/100Mbps自适应，RJ45接口 备注：由CPU内置的百兆FEPHY直接引出 | |
| 1x ETH(USB)，10/100Mbps自适应，RJ45接口 备注：USB 2.0 HOST总线经USB HUB扩展为四路信号，其中一路扩展引出USB ETH | |
| 4G | 1x Mini PCIe 4G模块（选配），Mini PCIe母座 备注：USB 2.0 HOST总线经USB HUB扩展为四路信号，其中一路扩展引出4G模块 |
| 1x 4G Nano-SIM接口 | |
| Wi-Fi/BT | 1x Wi-Fi/Bluetooth二合一模块，通过SDMMC1、SAI0、UART2连接，支持WiFi5、Bluetooth 5.0 |
| CAN FD | 2x CAN FD，由CAN0_M1、CAN1_M0引出，6pin绿色端子，间距3.81mm |
| UART | 1x Debug UART，由UART0引出，Type-C接口 |
| 1x RS-232 UART，由UART5引出，6pin绿色端子（与RS-485共用），间距3.81mm | |
| 1x RS-485 UART，由UART1引出，6pin绿色端子（与RS-232共用），间距3.81mm | |
| 2x TTL UART，由UART2、UART4引出，4pin白色端子，间距2.54mm | |
| WATCHDOG | 1x 3pin排针配置接口，间距2.54mm，采用外置芯片方案 |
| RTC | 1x RTC座，适配纽扣电池ML1220（3V可充）、CR1220（3V不可充） |
| ADC | 1x ADC，5通道，2x 5pin排母，间距2.54mm |
| EXPORT | 1x EXPORT扩展接口，包含DSMC、FSPI0、SPI1、GPIO等信号，通过80pin公座B2B连接器引出，可搭配创龙科技TL-AD-PGL25G FPGA子卡使用 |
| JTAG | 1x JTAG接口，4pin排针（空贴），间距2.54mm |
| PLP | 1x Power Loss Protection断电保护模块（选配），8pin白色端子，间距2.0mm |
| Power | 1x POWER IN，Type-C接口，支持5V直流输入 |
| 1x 12V直流输入，3pin绿色端子，间距3.81mm | |
| 备注：部分硬件接口资源存在复用关系 | |
软件参数
操作系统
Buildroot-2024.02(Linux-6.1.141、Linux-RT-6.1.141)
Ubuntu22.04(Linux-6.1.141、Linux-RT-6.1.141)
图形界面开发工具
Qt-5.15.11
软件开发套件
RV1126b_linux6.1_release_v1.2.0_20251220
驱动支持
eMMC、DDR、SD、DSMC、KEY、LED、MIPI DSI、HDMI OUT、SPK OUT、MIPI CSI、Ethernet、MIC IN、RS-232、USB 3.0/2.0、UART、RS-485、4G、CAN FD、Watchdog、Wi-Fi/BT、RTC、ADC
开发资料
硬件资料核心板引脚定义
核心板2D/3D文件
评估底板原理图/PCB文件
评估底板原理图/PCB封装库
评估底板BOM
用户手册开发环境搭建手册
产品测试手册
应用开发案例手册
操作系统演示案例手册
系统开发/更新/固化手册
软件资料开发环境软件包
Bootloader镜像及源码
内核镜像及源码
文件系统镜像
开发案例源码
产品检测报告高低温检测报告
产品说明书核心板/评估板规格书
核心板/评估板硬件说明书
开发参考资料芯片数据手册
原厂参考资料
主要开发案例
备注：部分案例现阶段可能暂未发布，具体案例发布详情请咨询我司相关销售人员
电气特性
工作环境
*向右滑动查看全部
| 环境参数 | 最小值 | 典型值 | 最大值 |
| 核心板工作温度（工业级） | -40°C | - | +85°C |
| 核心板工作温度（宽温级） | -20°C | - | +85°C |
| 核心板工作电压 | - | 3.3V | - |
| 评估板工作电压 | - | 5.0/12.0V | - |
备注：
核心板的正常工作电压偏差为典型值的±5%
功耗测试
*向右滑动查看全部
| 类别 | 工作状态 | 电压典型值 | 电流典型值 | 功耗典型值 |
| 核心板 | 状态1 | 3.3V | 0.14A | 0.46W |
| 状态2 | 3.3V | 0.37A | 1.22W | |
| 评估板 | 状态1 | 12.0V | 0.14A | 1.68W |
| 状态2 | 12.0V | 0.21A | 2.52W |
备注：
功耗基于TL1126-EVM评估板（CPU为RV1126BJ，ARM Cortex-A53主频为1.296GHz）运行Buildroot系统，在自然散热状态下测得。测试数据与具体应用场景有关，仅供参考
状态1：
系统启动，评估板不接入其他外接模块，不执行程序
状态2：
系统启动，评估板不接入其他外接模块，运行测试命令"stress-ng --cpu 4 --vm 4 --vm-bytes 64M --timeout 86400s & "，4个ARM Cortex-A53核心的资源使用率约为100%
机械尺寸

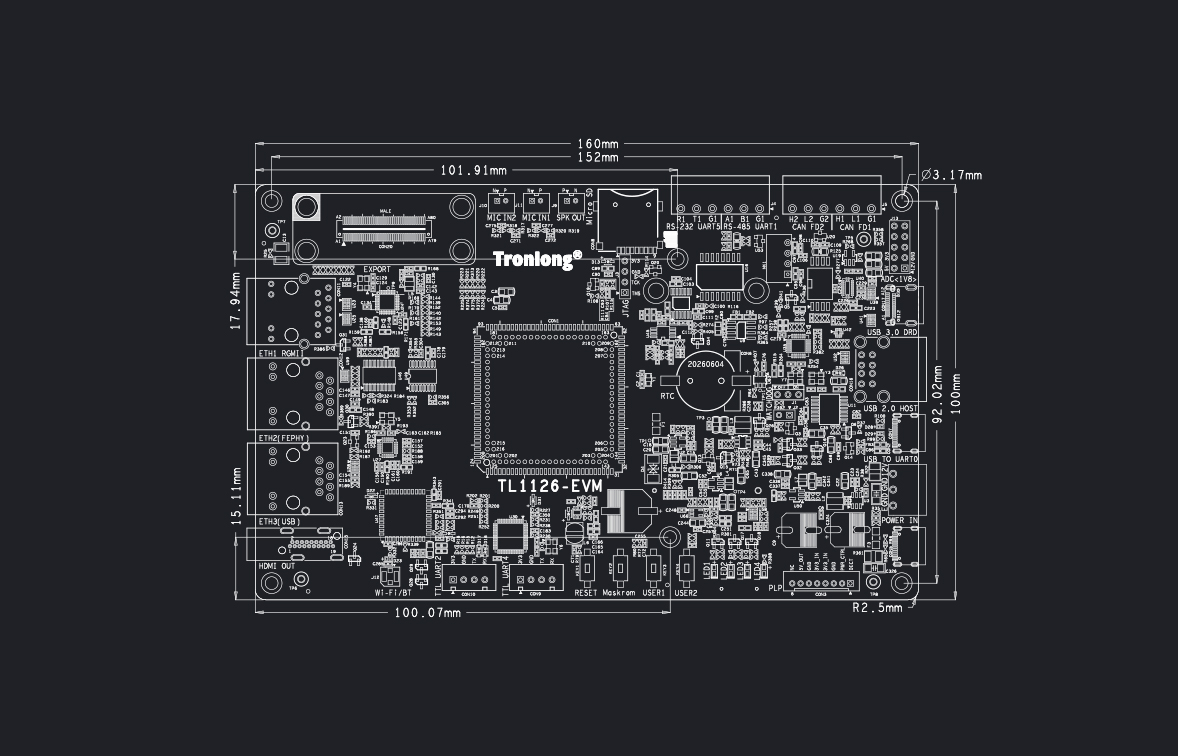

评估底板PCB尺寸
评估底板PCB层数
核心板PCB尺寸
核心板PCB层数
发货清单
*向右滑动查看全部
| 名称 | 数量 | 备注 |
| TL1126-EVM评估板 | 1个 | - |
| Type-C线 | 2条 | 赠品 |
| Wi-Fi/BT天线 | 1条 | 赠品 |
