国产化率100%
让您的产品更具特色
新一代8核异构处理器
性能更强悍 控制更实时
性能翻倍 功耗减半
相比上一代中阶平台
2路千兆网 4路CAN FD 12路UART
原生接口丰富 低成本更稳定
4TOPS超强算力NPU
不惧AI海量数据
4路MIPI CSI高清视频
多路画面 清除死角
4K/8K硬件编解码
视频处理能力强悍
5种屏幕接口
显示轻松应对
DSMC高速通信并口
可实现FPGA低成本连接

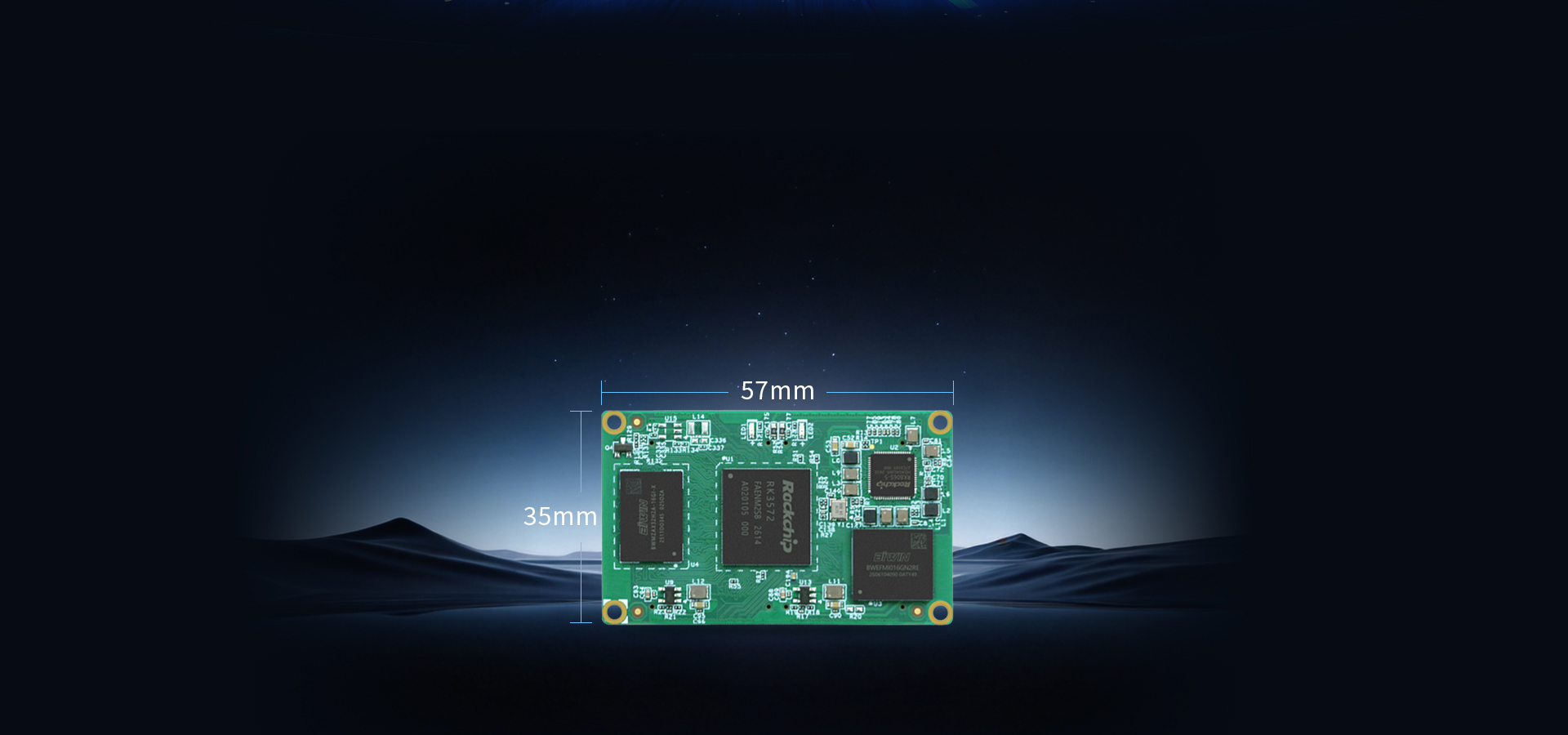

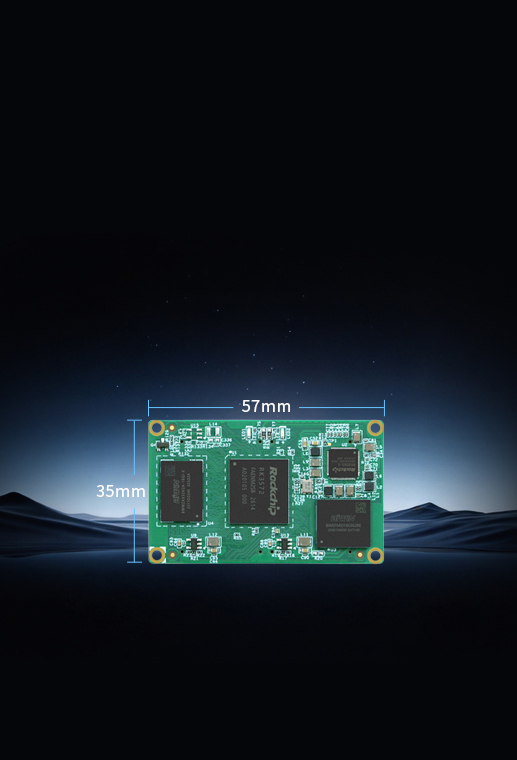

35 x 57mm迷你尺寸
狭小空间 轻松嵌入
常用工业接口齐全
满足更多终端需求
多种实时与常规系统
根据场景灵活选择
工业应用领域广泛
产品参考方案成熟
测试严苛多样
质量稳定可靠
全面技术支持服务
快速响应 有效解决
订购型号
*向右滑动查看全部
| 配置 | 型号 | CPU | 主频 | eMMC | LPDDR4X |
| S（标配） | TL3572-EVM-A1.0-64GE8GD-I-A1.0 | RK3572J | - | 8GByte | 1GByte |
| A | TL3572-EVM-A1.0-128GE16GD-I-A1.0 | RK3572J | - | 16GByte | 2GByte |
| B | TL3572-EVM-A1.0-256GE32GD-I-A1.0 | RK3572J | - | 32GByte | 4GByte |
| C | TL3572-EVM-A1.0-256GE8GD-C-A1.0 | RK3572 | 2.2GHz | 32GByte | 1GByte |
| D | TL3572-EVM-A1.0-256GE16GD-C-A1.0 | RK3572 | 2.2GHz | 32GByte | 2GByte |
| E | TL3572-EVM-A1.0-256GE32GD-C-A1.0 | RK3572 | 2.2GHz | 32GByte | 4GByte |
硬件参数
*向右滑动查看全部
| CPU | |
| 瑞芯微RK3572J/RK3572，8nm | |
| 2x ARM Cortex-A73，主频2.2GHz | |
| 4x ARM Cortex-A53(Cluster 0) + 2x ARM Cortex-A53(Cluster 1)，主频2.1GHz | |
| 1x 芯来N320 RISC-V，主频400MHz | |
| NPU：4TOPS 支持INT4/INT8/INT16/FP4/FP8/FP16/BF16等数据类型 支持TensorFlow/PyTorch/Caffe/Onnx NN/Android NN/MXNet等深度学习框架 | |
| GPU：Mali G310V2 MC1，支持OpenGL ES 1.1/2.0/3.2、OpenCL 3.0、Vulkan 1.4 | |
| ISP：12M，支持HDR、3A、CAC、3DNR、2DNR等 | |
| Decoder：支持8K@30fps/4K@120fps H.265、4K@60fps H.264 | |
| Encoder：支持4K@40fps H.265/H.264 | |
| ROM | 8/16/32GByte eMMC |

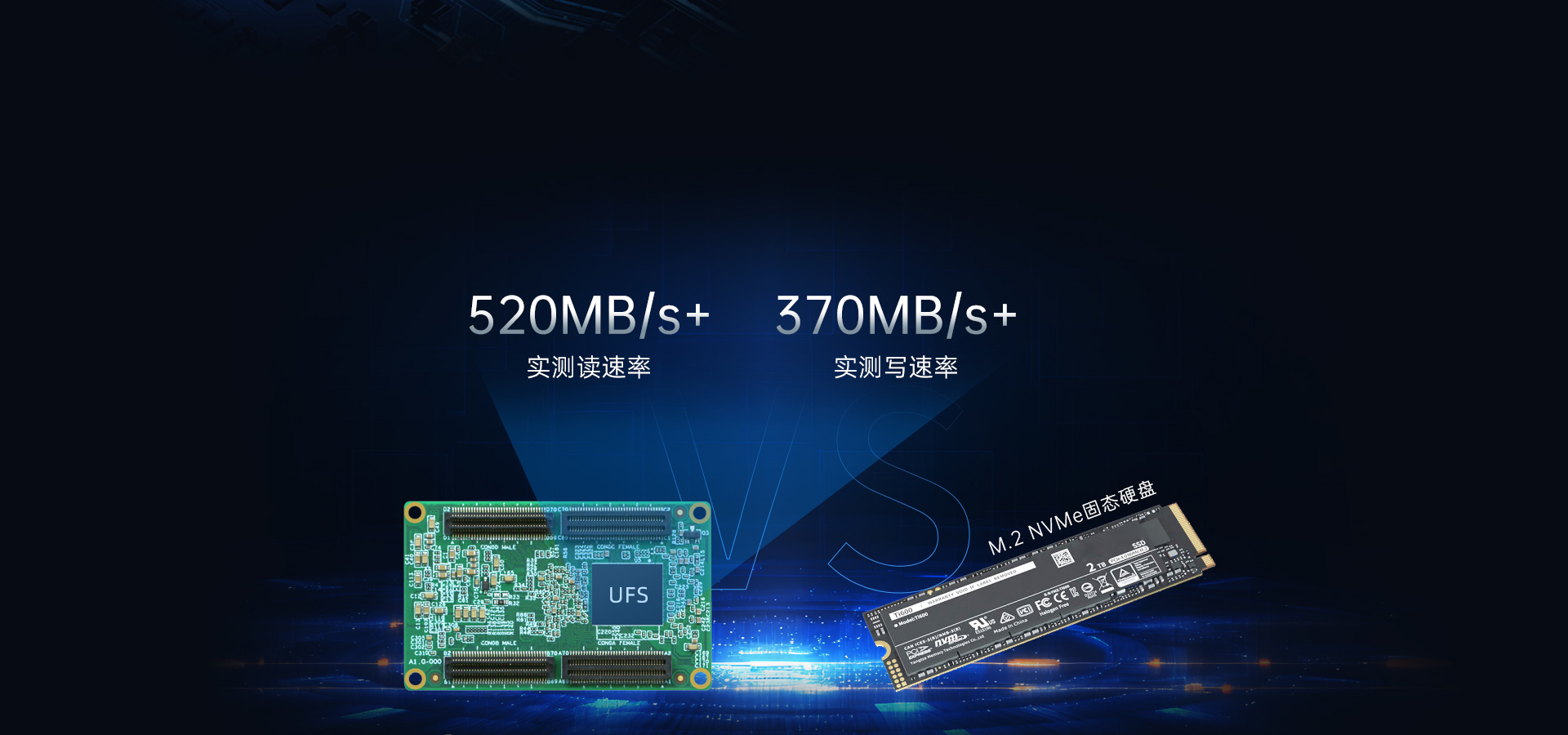

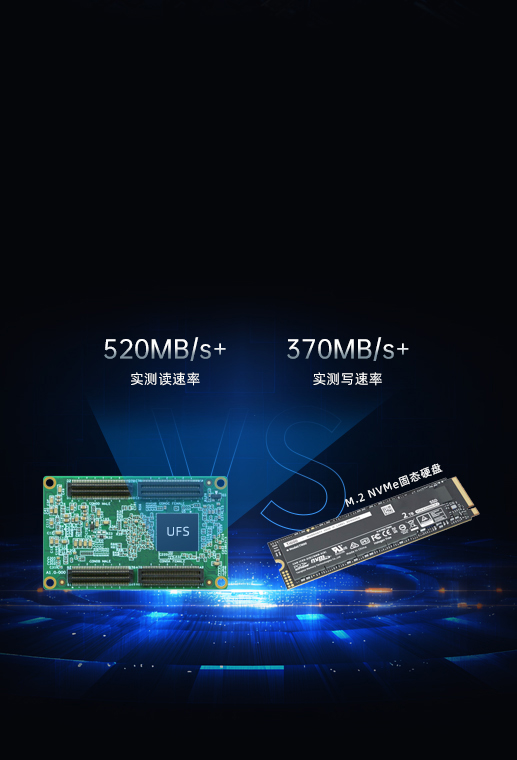

| 128GByte UFS（默认空贴） | |
| RAM | 1/2/4GByte LPDDR4X |
| CONNECTOR | 核心板：2x 70pin公座B2B连接器，2x 70pin母座B2B连接器； 评估底板：2x 70pin公座B2B连接器，2x 70pin母座B2B连接器； 共280pin，间距0.5mm，合高4.0mm |
| LED | 2x 电源指示灯（核心板1个，评估底板1个） |
| 3x 用户可编程指示灯（核心板1个，评估底板2个） | |
| 1x 4G/5G模块指示灯（评估底板） | |
| KEY | 1x PWRON按键 |
| 1x CPU RESET按键 | |
| 1x Maskrom按键，支持进入Maskrom模式进行系统固件更新 | |
| 2x 用户输入按键 备注：KEY4按键同时可用作Recovery功能 | |
| VIDEO IN | 2x MIPI CSI(4Lane)，支持MIPI DPHY V1.2规范，每Lane最高支持2.5Gbps，30pin FFC连接器，间距0.5mm |
| VIDEO OUT | 1x HDMI OUT，支持4K@60fps分辨率，HDMI母座 |
| 1x MIPI DSI，支持1080P@60fps分辨率，支持电容触摸屏，40pin FFC连接器，间距0.5mm | |
| AUDIO | 1x HP OUT/MIC IN，3.5mm音频座，CTIA标准 |
| USB | 2x USB 3.0 HOST，双层Type-A接口 备注：USB 3.0 DRD1总线通过一级USB 3.0 HUB进行四路信号扩展，其中两路扩展引出USB 3.0 HOST |
| 1x USB 3.0 DRD，由USB 3.0 DRD0引出，Type-C接口 | |
| SD | 1x Micro SD，Micro SD卡座 |
| ETHERNET | 2x RGMII ETH，10/100/1000Mbps自适应，RJ45接口 |
| 1x USB ETH，10/100Mbps自适应，RJ45接口 备注：USB 3.0 DRD1总线通过二级USB 2.0 HUB进行四路信号扩展，其中一路扩展引出USB ETH | |
| M.2 Key M | 1x M.2 Key M插槽，由PCIe 2.1引出，支持选配NVMe固态硬盘、AI算力加速卡 |
| 4G/5G | 1x Mini PCIe 4G/5G模块（选配），Mini PCIe母座 备注：USB 3.0 DRD1总线通过一级USB 3.0 HUB进行四路信号扩展，其中一路扩展引出4G/5G模块 |
| 1x Nano-SIM接口 | |
| WiFi/BT | 1x Wi-Fi/Bluetooth二合一模块，支持Wi-Fi 6、Bluetooth 5.3 备注：USB 3.0 DRD1总线通过二级USB 2.0 HUB进行四路信号扩展，其中一路扩展引出Wi-Fi/BT |
| CAN FD | 4x CAN FD，2x 6pin绿色端子，间距3.81mm |
| UART | 1x Debug UART，由UART0引出，Type-C接口 |
| 2x RS-485 UART，由UART1、UART2引出，1x 6pin绿色端子，间距3.81mm | |
| 2x RS-232 UART，由UART4、UART8引出，1x 6pin绿色端子，间距3.81mm | |
| DI | 4x DI，光耦隔离，1x 6pin绿色端子，间距3.81mm |
| DO | 4x DO，继电器隔离，1x 8pin绿色端子，间距3.81mm |
| WATCHDOG | 1x 外部独立看门狗 |
| RTC | 1x RTC座，适配纽扣电池ML2032（3V可充）、CR2032（3V不可充） |
| ADC | 1x ADC，6通道，2x 4pin排针，间距2.54mm |
| JTAG | 1x JTAG接口，支持调试ARM、RISC-V，2x 10pin简易牛角座，间距2.54mm |
| FAN | 1x FAN，12V供电，3pin排针端子，间距2.54mm |
| EXPORT | 1x EXPORT扩展接口，包含DSMC(16bit)、SPI4、GPIO等信号，通过80pin公座B2B连接器引出，可搭配创龙科技TL-AD-PGL25G FPGA子卡使用 |
| PLP | 1x Power Loss Protection掉电延时保护模块，持续工作时间约3 ~ 8S |
| POWER | 1x POWER IN，Type-C接口，支持5V直流输入 |
| 1x 12V直流输入，3pin绿色端子，间距3.81mm | |
| 备注：部分硬件接口资源存在复用关系 | |
软件参数
操作系统
Buildroot-2026.02(Linux-6.12.69、Linux-RT-6.12.69)
Ubuntu24.04
Android 16
图形界面开发工具
Qt-5.15.14
软件开发套件
rockchip_linux6.12_release_v1.0.0_20260620
RK3572_Android16.0_SDK_Release
驱动支持
eMMC、UFS、LED、MIPI DSI、HDMI OUT、Touch Screen、Ethernet、DSMC、RS-232/RS-485、UART、4G/5G、RTC、PLP、LPDDR4X、SD、KEY、MIPI CSI、HP OUT/MIC IN、SSD（NVMe）、USB 3.0、DI/DO、CAN FD、Wi-Fi/BT、Watchdog、ADC、FAN
开发资料
硬件资料核心板引脚定义
核心板2D/3D文件
评估底板原理图/PCB文件
评估底板原理图/PCB封装库
评估底板BOM
用户手册开发环境搭建手册
产品测试手册
应用开发案例手册
操作系统演示案例手册
系统开发/更新/固化手册
软件资料开发环境软件包
Bootloader镜像及源码
内核镜像及源码
文件系统镜像
开发案例源码
产品认证国产化率认证报告
高低温检测报告
振动检测报告
RoHS验证报告
产品说明书核心板/评估板规格书
核心板/评估板硬件说明书
开发参考资料芯片数据手册
原厂参考资料
主要开发案例
备注：部分案例现阶段可能暂未发布，具体案例发布详情请咨询我司相关销售人员
电气特性
工作环境
*向右滑动查看全部
| 环境参数 | 最小值 | 典型值 | 最大值 |
| 工作温度（工业级） | -40°C | - | +85°C |
| 工作温度（宽温级） | -25°C | - | +85°C |
| 工作温度（商业级） | 0°C | - | +70°C |
| 核心板工作电压 | - | 5.0V | - |
| 评估板工作电压 | - | 12.0V | - |
备注：
核心板的正常工作电压偏差为典型值的±5%
功耗测试
*向右滑动查看全部
| 类别 | 工作状态 | 电压典型值 | 电流典型值 | 功耗典型值 |
| 核心板 | 状态1 | 5.0V | 0.09A | 0.45W |
| 状态2 | 5.0V | 0.69A | 3.45W | |
| 评估板 | 状态1 | 12.0V | 0.23A | 2.76W |
| 状态2 | 12.0V | 0.50A | 6.00W |
备注：
功耗基于TL3572-EVM评估板（CPU为RK3572，ARM Cortex-A73主频为2.2GHz，ARM Cortex-A53主频为2.1GHz）运行Buildroot系统，在常温自然散热状态下测得。测试数据与具体应用场景有关，仅供参考
状态1：
系统启动，评估板不接入其他外接模块，不执行程序
状态2：
系统启动，评估板不接入其他外接模块，关闭Weston桌面，运行测试命令"stress-ng --cpu 8 --vm 8 --vm-bytes 256M --timeout 86400s &"，2个ARM Cortex-A73、6个ARM Cortex-A53核心的资源使用率约为100%
机械尺寸
评估底板PCB尺寸
评估底板PCB尺寸
核心板PCB尺寸
核心板PCB层数
发货清单
*向右滑动查看全部
| 名称 | 数量 | 备注 |
| TL3572-EVM评估板 | 1个 | - |
| Type-C线 | 2条 | 赠品 |
| Wi-Fi/BT天线 | 1条 | 赠品 |
